加速栅蚀刻加工

加速栅（Accelerator Grid）是离子光学系统（Ion Optics）中的核心栅极组件。在栅格离子推力器和离子束源中，加速栅与屏栅（Screen Grid）组成栅极组件（Grid Assembly）配合工作：屏栅从等离子体中提取正离子，加速栅通过施加负电压将离子加速到所需速度，同时阻挡中性气体分子反向流入。部分设计还包含第三层减速栅（Decelerator Grid），组成三栅极系统。

加速栅上的微孔阵列决定了离子束流的引出质量——孔径均匀性影响各孔道束流密度的一致性，孔位精度影响离子聚焦效果，孔壁质量影响栅极在离子溅射环境下的使用寿命。栅极间距（Grid Gap）的均匀性同样关键，直接影响束流聚焦和推力器效率。

为什么加速栅适合化学蚀刻？

加速栅的典型结构是在一块薄金属板上排列数百至上千个微孔。这种”大量重复微结构”的加工需求，恰好是化学蚀刻最擅长的场景：

同步成形，效率与孔数无关。 蚀刻液同时作用于所有孔位，1400 个孔的加工时间与 200 个孔完全相同。相比逐孔加工（钻孔、EDM、激光），蚀刻在高孔数栅极上的效率优势是数量级的。

无热影响，孔壁质量好。 化学蚀刻在常温下以溶解方式去除材料，不产生热影响区和重铸层。对于长期暴露在高能离子轰击下的加速栅，孔壁无微裂纹和变质层意味着更均匀的溅射侵蚀行为，有利于延长栅极寿命。

无机械应力，薄板不变形。 栅极板材通常较薄，机械加工容易引起翘曲。蚀刻过程无接触力、无残余应力，加工后平面度可控，有利于保证加速栅与屏栅之间的间距均匀性。

设计迭代快，成本低。 改变孔径或排列只需重新制作菲林（1-2 天），不需要更换模具或重新编程。科研阶段经常需要试验不同的离子光学参数，蚀刻的灵活性让快速迭代成为可能。

材料选型

栅极材料的选择取决于工作环境和性能要求：

• 钼（Mo）：离子推力器栅极的传统材料。溅射侵蚀率低，耐高温，在高能离子轰击下寿命长。化学蚀刻是钼微孔阵列加工的主要方法，但钼的蚀刻需要专用配方（标准氯化铁溶液对钼蚀刻效率很低），工艺窗口与常规金属不同。
• 钛（Ti Gr1/Gr2）：密度约为钼的一半，适合对质量敏感的航天应用。耐腐蚀性好，在某些离子束源应用中性价比高。
• 不锈钢（SUS 304/316）：成本最低，蚀刻工艺最成熟。适合实验室级离子束源和教学实验用栅极，短期实验使用性价比高。

设计约束（DFM）

化学蚀刻通孔有固有的几何约束，栅极设计时需要遵循以下规则：

• 最小孔径 ≥ 1.0-1.2× 板厚：例如 0.3mm 厚板，最小孔径约 0.3-0.36mm。孔径小于板厚时，蚀刻穿透困难且形状不可控。
• 最小孔间线宽 ≥ 1.0× 板厚：例如 0.3mm 厚板，孔间线宽建议 ≥ 0.3mm。线宽过窄会导致侧蚀贯穿、结构强度不足。
• 孔径公差与板厚相关：典型值为 ±10-15% 板厚。0.3mm 板约 ±0.03-0.05mm，0.1mm 板约 ±0.01-0.015mm。板材越薄，可控精度越高。
• 开孔率上限受线宽约束：高开孔率意味着窄线宽，需在上述规则范围内设计。

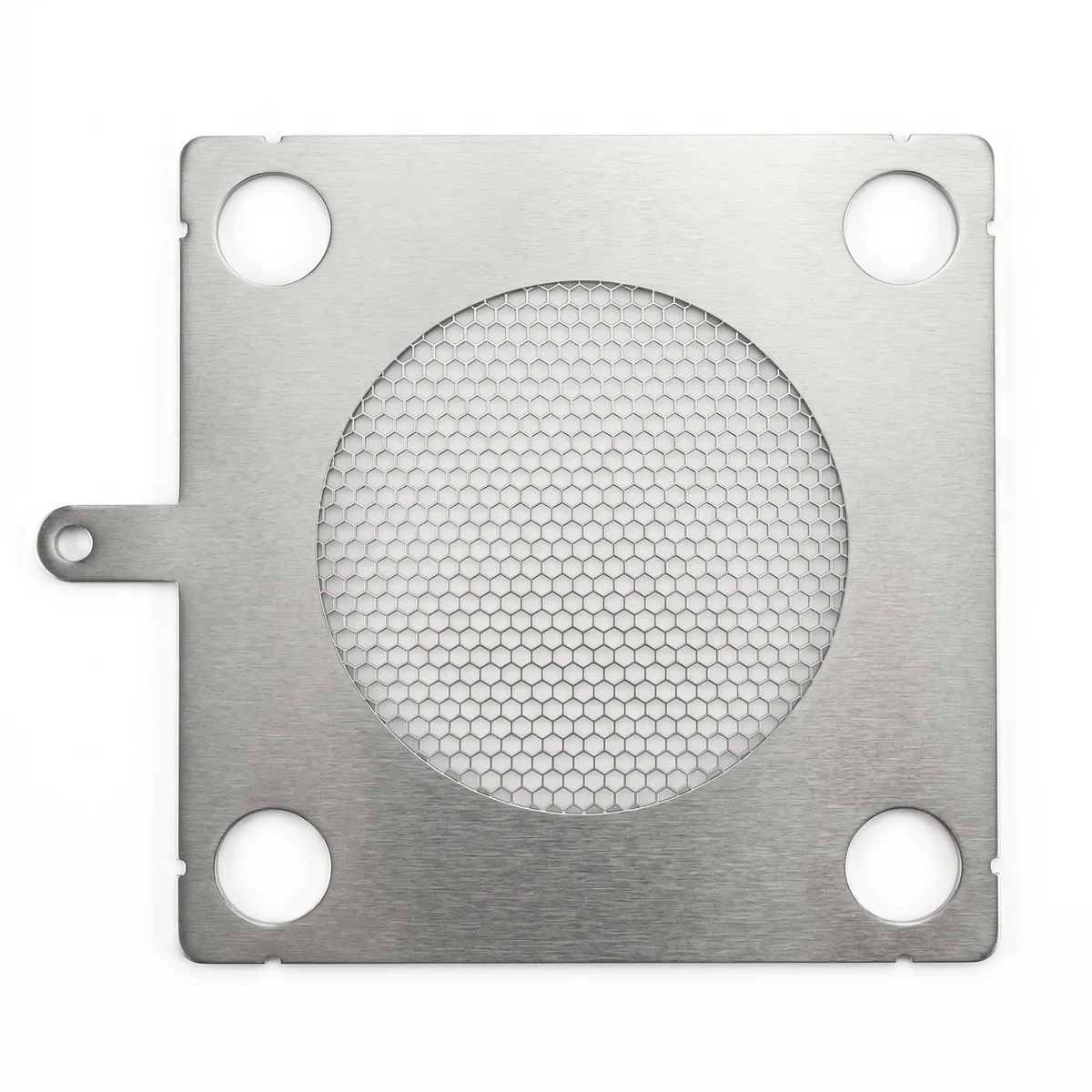

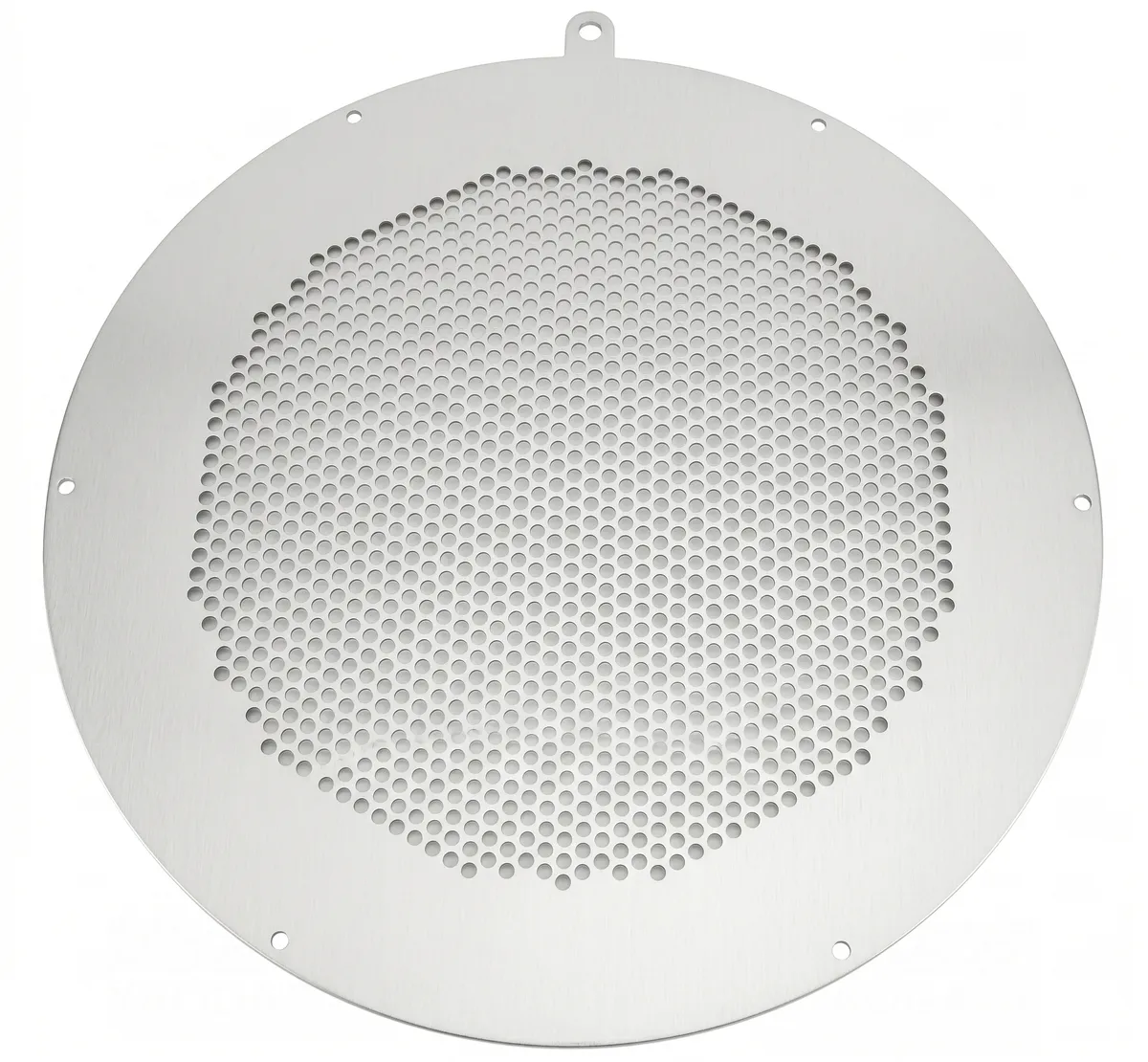

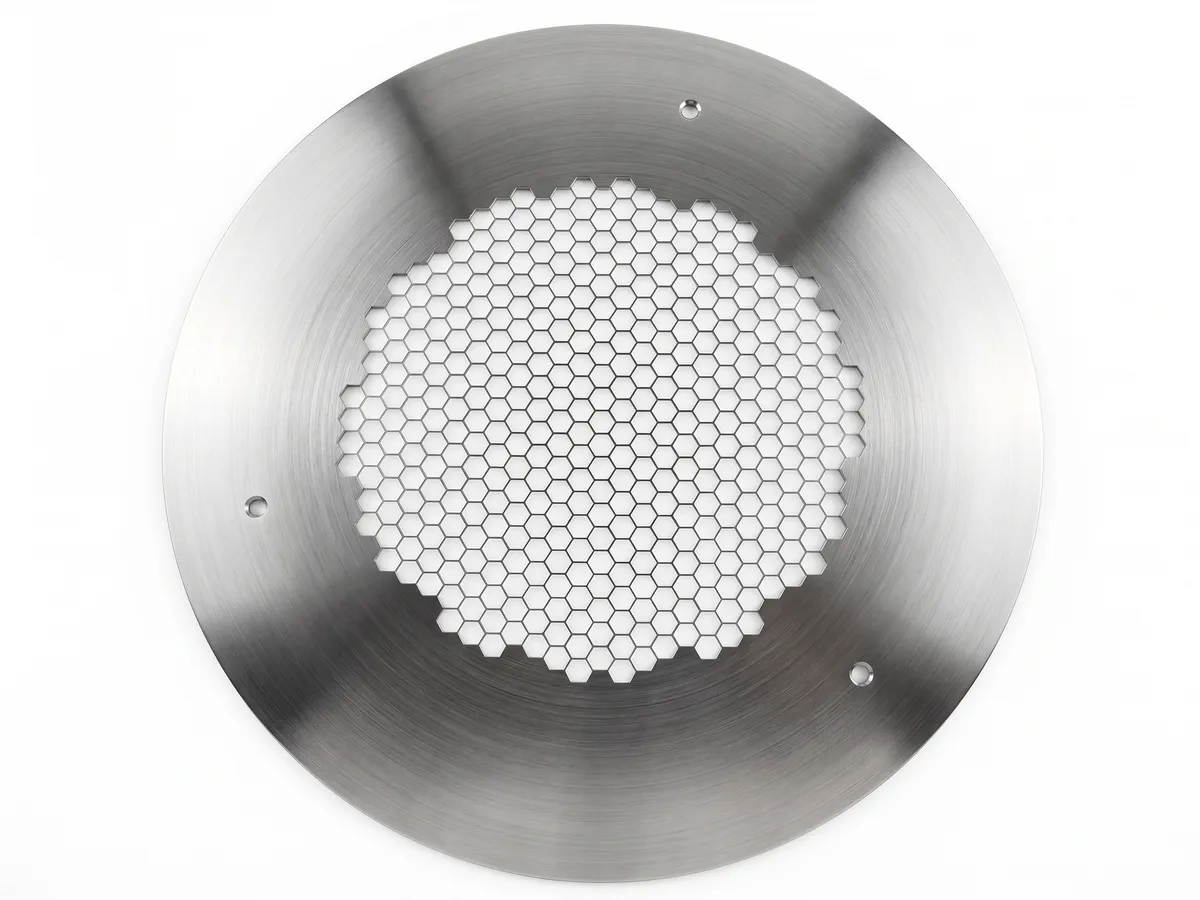

• 排列方式：六角密排（最大开孔率）和矩形阵列均可实现，也支持自定义分区排列。

如果您的栅极设计参数接近上述边界值，建议在图纸评审阶段提前沟通，我们可以评估工艺窗口并提出优化建议。

如果您正在设计或采购离子光学栅极，欢迎发送孔阵图纸或参数需求，我们提供免费的工艺可行性评估。也可以查看配套的屏栅产品页了解完整的离子光学栅极加工方案。
