屏栅蚀刻加工

屏栅（Screen Grid）是离子光学系统（Ion Optics）中最靠近等离子体的第一层栅极，是栅极组件（Grid Assembly）的关键组成部分。它的作用是从放电室的等离子体中提取正离子——通过施加正高压，将等离子体中的正离子吸引穿过栅极孔阵，交给下游的加速栅进一步加速。

屏栅直接面对高温等离子体环境，承受离子轰击和热辐射。因此，除了孔阵精度之外，屏栅的材料选择和孔壁质量对栅极寿命有直接影响。

屏栅与加速栅的关系

在一套完整的离子光学系统中，屏栅和加速栅成对工作：

• 屏栅：孔径较大、开孔率较高，施加正电压，负责从等离子体中提取离子
• 加速栅：孔径略小于屏栅，施加负电压，将离子加速到目标速度，同时阻挡中性气体反向流入
• 减速栅（部分设计）：第三层栅极，用于降低下游电子回流，组成三栅极系统
• 孔位对齐：各层栅极的孔必须对齐，形成数百至上千个独立的”离子透镜”，每个孔道将离子聚焦成束

栅极间距（Grid Gap）和孔位对齐精度直接决定离子束的聚焦质量和推力器效率。间距在栅极组件装配时预设，运行中会因热膨胀而变化，因此加工阶段的平面度控制非常关键。

为什么屏栅适合化学蚀刻？

屏栅对加工的核心要求是：孔径均匀性、孔壁质量和薄板平面度。化学蚀刻在这几个方面都有优势：

全部孔同步成形，一致性好。 蚀刻效率与孔数无关。无论 200 孔还是 2000 孔，加工周期相同，且所有孔在同一工艺条件下形成，孔径一致性优于逐孔加工。

孔壁无热损伤。 屏栅长期暴露在等离子体环境中，孔壁的材料状态直接影响溅射侵蚀速率。蚀刻产生的孔壁光滑、无微裂纹和重铸层，溅射行为更均匀、可预测。

支持变孔径设计。 研究表明，屏栅边缘区域采用较小孔径可以改善束流聚焦特性，降低加速栅的离子侵蚀速率。化学蚀刻通过菲林图案直接定义不同区域的孔径，不增加加工步骤和成本。

设计迭代快。 改变孔径或排列方式只需重新制作菲林，1-2 天即可出新版。科研阶段频繁调整参数时，蚀刻的灵活性远高于需要开模或重新编程的方案。

材料选型

• 钼（Mo）：离子推力器栅极的首选材料。溅射侵蚀率在常用金属中最低，耐高温性能好。化学蚀刻可实现钼板微孔阵列加工，但需使用专用蚀刻配方（标准氯化铁对钼蚀刻效率极低），工艺窗口与常规金属不同。
• 钛（Ti Gr1/Gr2）：密度约为钼的一半，适合对栅极质量有严格要求的航天应用。耐腐蚀性好，蚀刻工艺成熟。
• 不锈钢（SUS 304/316）：成本最低，蚀刻工艺最成熟。适合实验室级离子束源、教学用推力器模型和短期试验用栅极。

设计约束（DFM）

化学蚀刻通孔有固有的几何约束，设计时需要遵循以下规则：

• 最小孔径 ≥ 1.0-1.2× 板厚：例如 0.3mm 厚板，最小孔径约 0.3-0.36mm；0.5mm 厚板，最小孔径约 0.5-0.6mm。
• 最小孔间线宽 ≥ 1.0× 板厚：例如 0.3mm 厚板，孔间线宽建议 ≥ 0.3mm。这也是开孔率的主要约束条件。
• 孔径公差与板厚相关：典型值为 ±10-15% 板厚。0.3mm 板约 ±0.03-0.05mm，0.1mm 板约 ±0.01-0.015mm。
• 开孔率：受最小线宽约束。以 0.3mm 厚板、1.5mm 孔径、六角密排为例，孔间线宽 ≥ 0.3mm，对应开孔率约 50-60%。

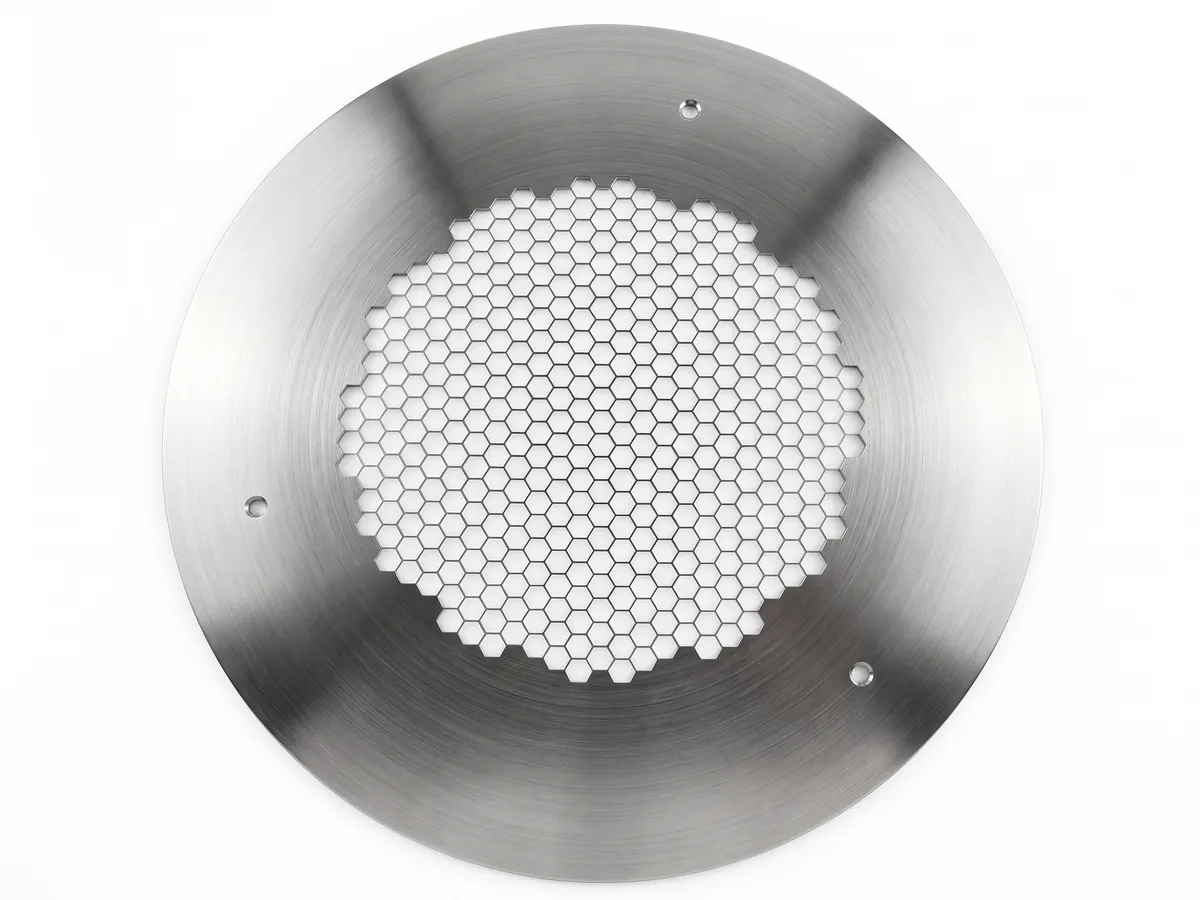

• 排列方式：六角密排可实现最高开孔率，矩形阵列便于计算和对齐。也支持自定义分区排列和变孔径设计。

如果您的设计参数接近上述边界值，建议在图纸评审阶段提前沟通，我们可以评估工艺窗口并提出优化建议。

如果您正在设计或采购离子光学栅极，欢迎发送孔阵图纸或参数需求，我们提供免费的工艺可行性评估。也可以查看配套的加速栅产品页了解完整方案。
