孔边零毛刺
化学溶解成型，孔边光滑无毛刺，消除杂散光和衍射干扰
主图展示 轮廓图 / 细节图 / 结构示意
当前展示为产品图像，实际结构、开孔与装配形态将按您的图纸或样品定制。

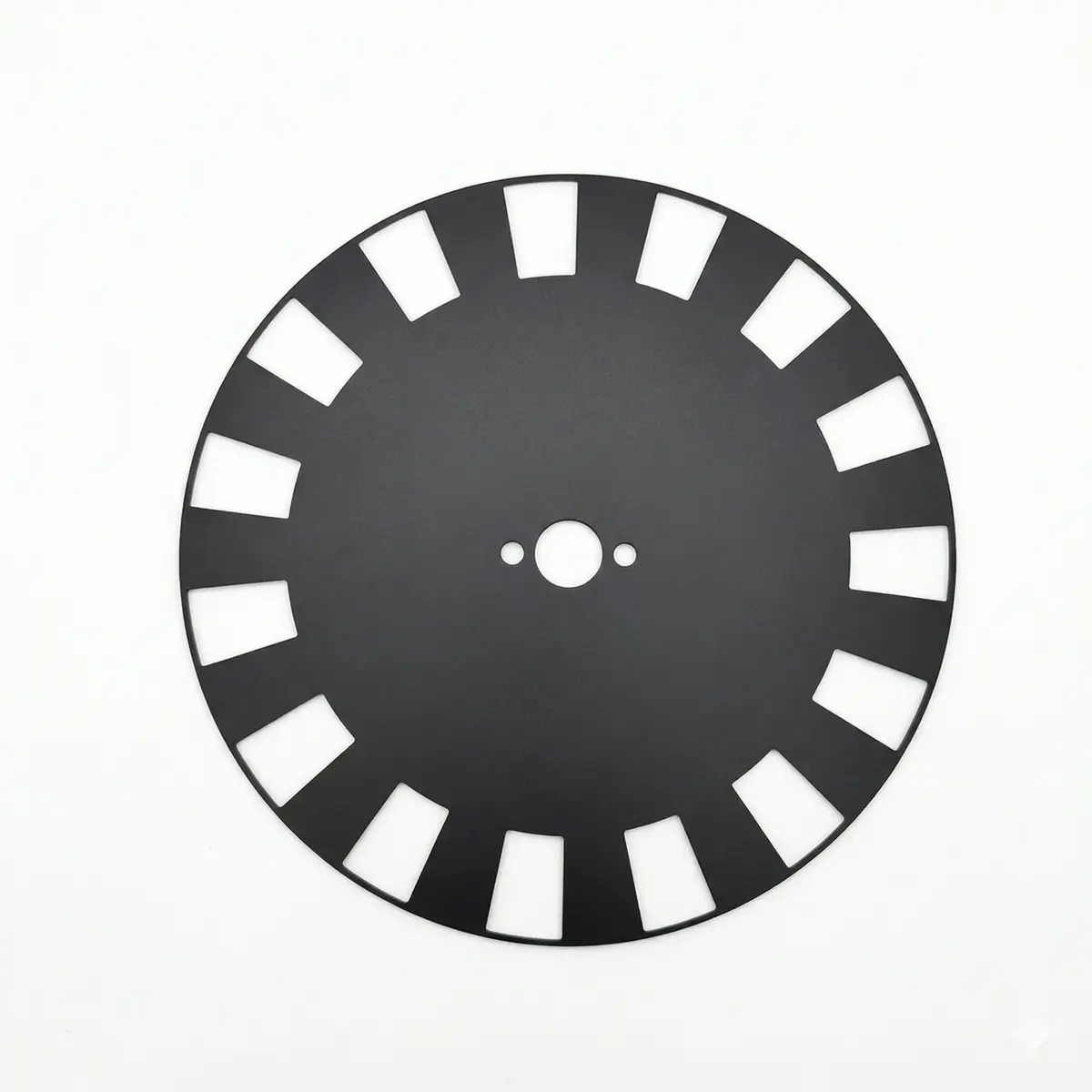

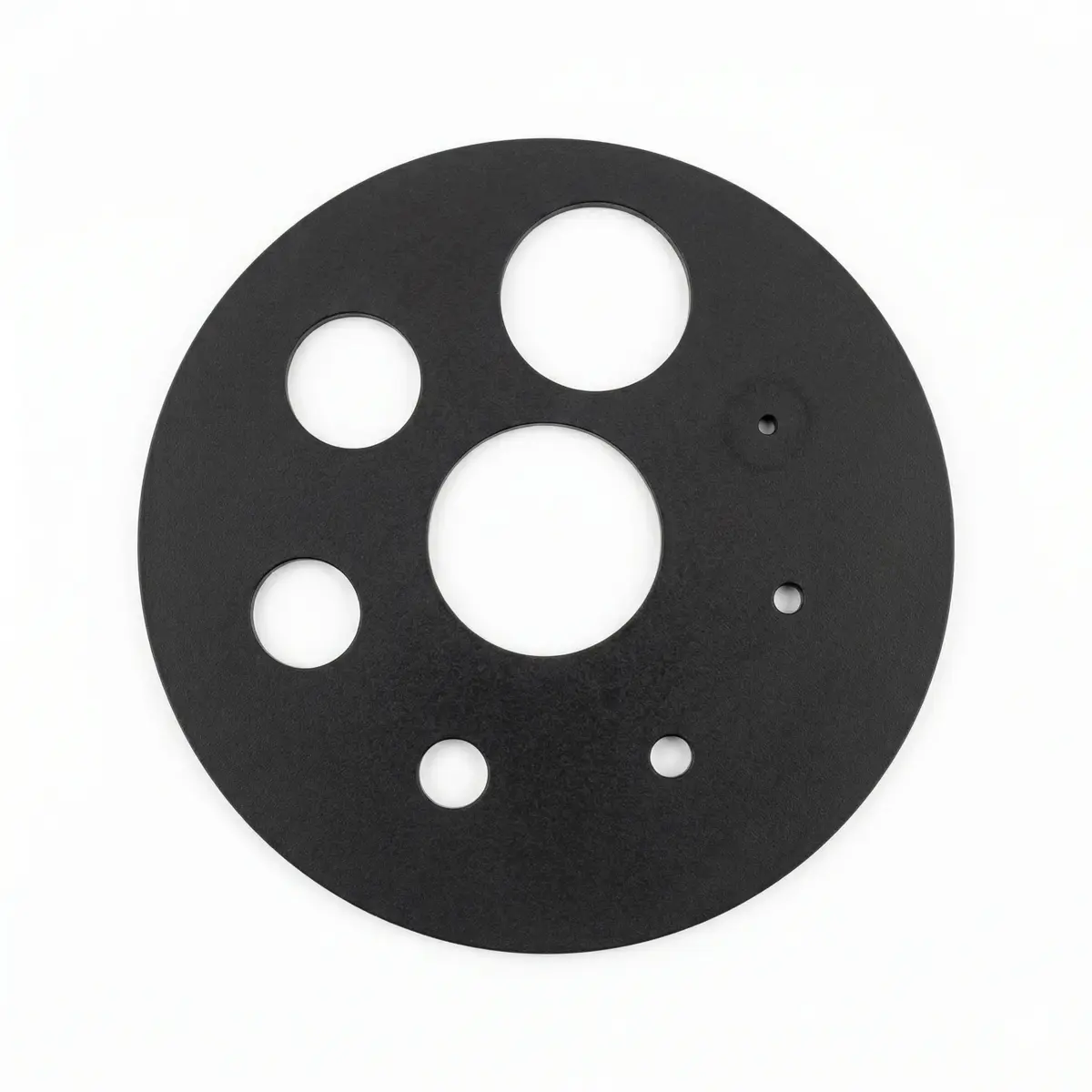

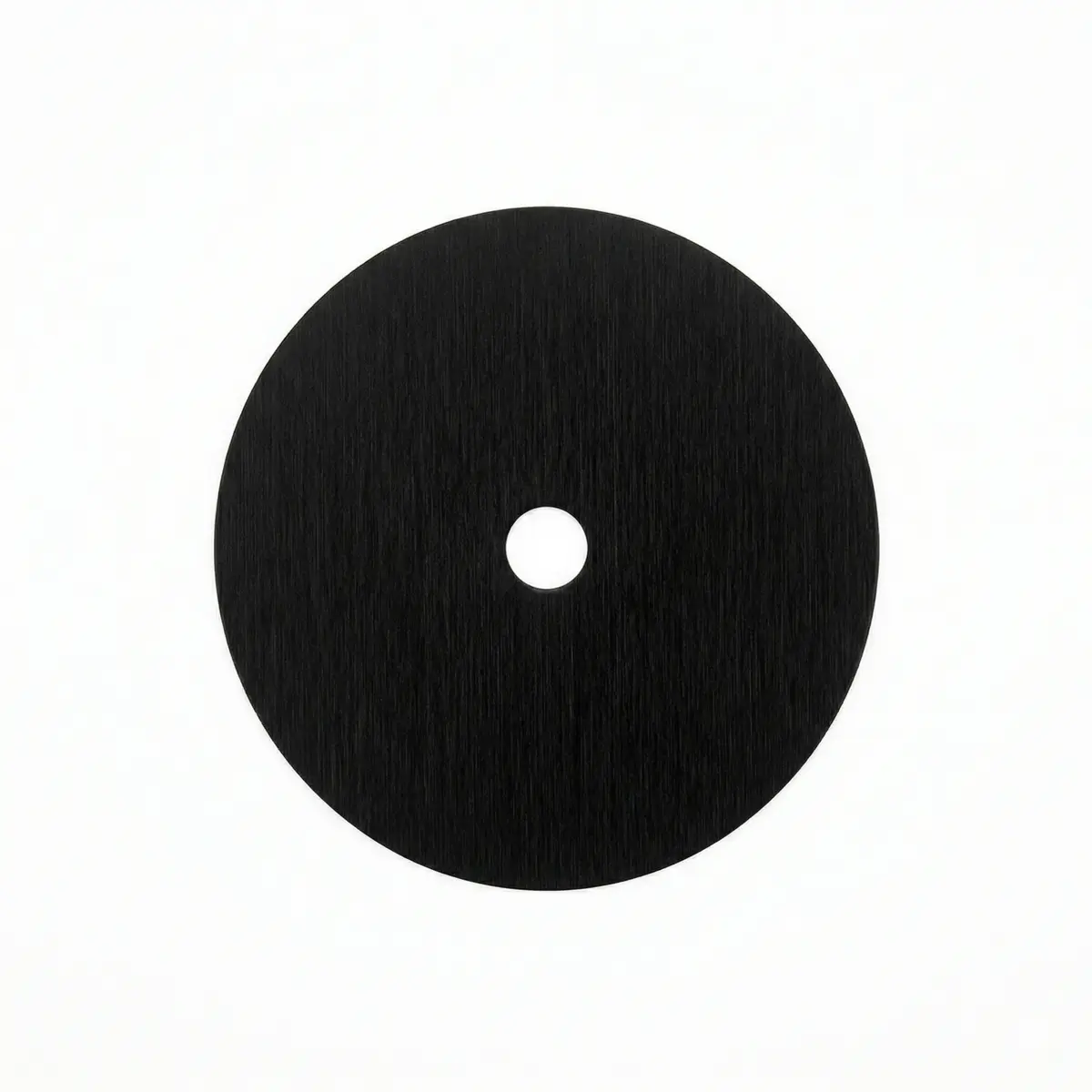

精密蚀刻件
精密光阑蚀刻加工
孔径光阑·视场光阑·光阑阵列
冲压光阑孔边毛刺产生杂散光、激光切割热变色影响光学性能？精密化学蚀刻以化学溶解方式成型，孔边光滑无毛刺，无热影响区。支持不锈钢、钛、镍合金等材质，孔径最小 0.1mm，公差 ±0.005mm，表面粗糙度 Ra ≤0.8μm。
无热影响区
不改变孔边材料的微观结构和光学特性，无热变色
微小孔径能力
最小孔径 0.1mm，公差 ±0.005mm，精确控制通光量
阵列一致性
多孔光阑整版同时蚀刻，孔位精度和孔径一致性优于逐孔加工
表面处理灵活
可配合消光黑处理、镀铂、阳极氧化等后处理
行业痛点
您是否正面临这些加工困扰？
传统工艺在 光阑 制造中的五大核心矛盾，每一项都会直接影响产品可靠性、装配效率与交付稳定性
01
冲压光阑孔边毛刺
机械冲压在金属薄板上打孔，孔边不可避免产生毛刺和翻边。这些微小突起在光路中造成散射和衍射，产生杂散光，降低光学系统的信噪比和成像对比度。去毛刺工序增加成本，且难以完全消除微毛刺。
02
激光切割热影响区
激光切割光阑孔时，切割边缘形成热影响区（HAZ），材料局部氧化变色。对需要消光处理的光阑来说，热变色区域的反射率异常，会在光路中引入意外的杂散光信号。
03
微小孔径加工困难
直径 <1mm 的微小孔径，机械钻孔精度不足，冲压模具制造困难。激光切割虽然能做，但微孔的热积累效应更显著，孔型一致性难以保证。
04
多孔阵列位置精度
光阑阵列（如多通道光谱仪的孔阵列）对每个孔的位置精度要求极高。逐孔加工（冲压或激光）的累积误差随孔数增加而放大，批次间一致性差。
工艺对比
为什么 光阑 更适合化学蚀刻？
从边缘质量、应力影响到打样效率，系统比较化学蚀刻、机械冲压和激光切割的适用性
| 对比维度 | 推荐 化学蚀刻 | 机械冲压 | 激光切割 |
|---|---|---|---|
| 孔边毛刺 | 零毛刺，化学溶解边缘光滑 | 明显毛刺和翻边，需二次去除 | 可能有熔渣和微小毛刺 |
| 热影响区 | 无热输入，材料性能完全保持 | 无热影响 | 热影响区导致边缘氧化变色 |
| 表面粗糙度 | Ra ≤0.8μm，光学级光滑 | Ra 1-3μm，剪切面粗糙 | Ra 3-10μm，有重铸层 |
| 微小孔径（<1mm） | 0.1mm 孔径稳定加工 | 模具制造困难，易崩刃 | 热积累影响孔型 |
| 阵列一致性 | 整版同时成型，一致性极高 | 逐孔冲压，累积误差 | 逐孔切割，热漂移影响 |
| 异形孔 | 任意形状，整版同时成型 | 受模具限制 | 可做但效率随复杂度下降 |
| 模具 / 前期投入 | 无需模具，菲林制版 | 需定制冲模 | 无需模具 |
产品说明
光阑 的工艺与应用说明
光阑（Aperture Stop / Field Stop），是光学系统中限制光束通过的核心元件。在光谱仪中，它决定入射光的立体角和光谱分辨率；在显微镜中，它控制数值孔径和成像景深；在医疗分析仪中，它保证检测光路的一致性和信噪比。
光阑的功能看似简单——在金属薄板上开一个或多个精密孔，但孔边的微观质量直接影响光学性能。毛刺和翻边产生散射杂散光，热影响区的氧化变色引入异常反射，孔径偏差则改变通光量。精密化学蚀刻以化学溶解方式成型，从加工原理上消除了毛刺和热影响。
为什么光阑适合化学蚀刻？
光阑对边缘质量的要求在所有精密蚀刻件中几乎是最苛刻的——每一个微小的毛刺或粗糙点，都可能在光路中产生不可接受的杂散光信号。
01
零毛刺：光学级边缘质量
化学蚀刻通过溶液均匀溶解金属，形成的孔边是光滑连续的曲面，不存在冲压产生的物理毛刺和翻边。对于光学光阑来说，零毛刺意味着零额外散射源——光束按照设计意图被精确限制，不会产生预期外的杂散光。
02
无热影响：保持材料光学特性
激光切割在切口边缘形成热影响区，金属表面氧化变色。这个看似微小的变化，对需要消光处理的光阑来说是个问题——变色区域的反射率不可控，会在光路中引入随机的杂散光信号。化学蚀刻无热输入，孔边材料的光学特性完全保持。
03
阵列一致性：整版同时成型
多通道光阑阵列需要每个孔的位置精度和孔径尺寸高度一致。蚀刻整版同时成型，所有孔由同一张菲林定义，不存在逐孔加工的累积误差和热漂移。10 个孔和 1000 个孔的位置精度一样好。
04
异形孔自由设计
除标准圆孔外，方形、长圆形、十字形、环形等异形光阑在蚀刻工艺中与圆孔一样容易加工。设计变更只需更换菲林，无需重新制造模具。
主要应用
01
光谱仪 / 分光光度计
光谱分析仪器中，光阑用于限制入射光束的截面积，控制进入单色器的光通量。孔径精度直接影响光谱分辨率和检测灵敏度。
蚀刻优势
- 孔径公差 ±0.005mm，确保通光量一致性
- 孔边零毛刺，杂散光水平低
- 可配合消光黑处理进一步抑制内壁反射
02
医疗诊断设备
临床生化分析仪、血细胞分析仪、流式细胞仪等设备的光路系统中，光阑保证检测光束的一致性。光阑质量直接关系到检测结果的重复性和准确性。
蚀刻优势
- 批次间孔径尺寸高度一致，检测结果可重复
- 无毛刺、无污染颗粒脱落，满足医疗级洁净度
- 耐腐蚀材质（SUS316L/钛），长期稳定
03
工业视觉 / 机器视觉
高精度工业相机和检测系统中的光阑组件，控制成像光路的数值孔径和景深。
蚀刻优势
- 可加工精密光阑叶片组（多叶片可变光圈）
- 薄板蚀刻（0.05-0.1mm），重量轻、响应快
- 异形开口自由设计，适配定制光学系统
材质选型
不锈钢（SUS304 / SUS316L）
光学光阑最常用材质。
- 耐腐蚀、易加工、成本适中
- 可做化学发黑或黑镍消光处理
- 适用于大多数光谱仪、分析仪光阑
钛合金
轻量化 + 耐腐蚀。
- 密度仅为钢的 57%，适合便携式光学仪器
- 耐腐蚀性极佳，长期稳定
- 可做阳极氧化消光处理
镍合金（Invar / Kovar）
超低热膨胀。
- 温度变化时孔径尺寸极稳定
- 适用于高精度计量光学和航天光学系统
- 与光学元件框架的热膨胀匹配
铜 / 铝
特定场景选择。
- 铜：导热性好，适合需散热的激光系统光阑
- 铝：超轻量，可做硬质阳极氧化黑色消光处理
- 两者蚀刻性好，加工效率高
工程边界
光阑蚀刻的关键 DFM 参数：
最小孔径
0.1mm
建议值: ≥0.2mm（良率最佳）
孔径公差
±0.005mm
精密级可达 ±0.003mm
孔位精度
±0.005mm
整版一致
加工厚度
0.03-1.0mm
最佳区间: 0.05-0.3mm
最小孔间距
0.05mm
取决于板厚和孔径
表面粗糙度
Ra ≤0.8μm
电解抛光可达 Ra ≤0.4μm
光阑设计与选材咨询
光阑的关键在于孔边质量和消光处理方案的匹配。如果您有图纸、光学系统参数或应用需求，我们可以协助评估最佳材质、厚度和表面处理方案。
技术参数
核心加工规格
以下参数基于量产验证数据，具体指标可根据图纸与工况需求进行专项评估。
±0.005 mm 极限公差
适用材质
SUS304/316L / 钛合金 / 镍合金 / 铜 / 钼 / 铝
加工厚度
0.03-1.0mm（0.05-0.3mm 最佳）
最小孔径
0.1mm
孔径公差
±0.005mm（精密级 ±0.003mm）
位置精度
±0.005mm
表面粗糙度
Ra ≤0.8μm（蚀刻面）
最大加工面积
600mm × 600mm
孔型
圆孔、方孔、长圆孔、异形孔、多孔阵列
边缘状态
零毛刺、零热影响、无氧化变色
合作流程
从图纸到交付，全程透明可控
没有图纸也可以，发送实物、草图或设计构想，我们可以先做工艺评估，再推进样件验证和量产导入。
01
需求沟通
提供图纸或描述光阑规格（孔径、材质、厚度、数量）。如需消光处理或特殊涂层，请一并说明。
02
工艺评估
工程师评估可制造性，确认孔径/材质/厚度的蚀刻可行性，反馈 DFM 优化建议和报价。
03
快速打样
制作实物样品，全尺寸检测并出具检测报告。可安排多种孔径/材质方案并行验证。
04
小批验证
小批量试产验证工艺稳定性和光学性能，确认量产参数。
05
稳定量产
批量交付，SPC 全流程监控，确保孔径精度和边缘质量批次一致。
01 最小能做多小的孔径？
最小孔径 0.1mm，公差 ±0.005mm。0.1-0.5mm 范围的微孔是蚀刻工艺的优势区间——冲压在此范围模具制造困难，激光热积累影响孔型。蚀刻整版同时成型，微孔精度和一致性有保障。
02 能做非圆形的异形光阑吗？
可以。化学蚀刻不受孔型限制，圆孔、方孔、长圆孔、十字形、星形等任意形状均可加工，且复杂形状不增加加工难度和成本。
03 光阑需要消光处理怎么办？
我们提供多种消光方案：化学发黑（经济型）、黑色阳极氧化（铝基）、黑镍电镀等。消光处理后表面反射率可降至 5% 以下，有效抑制光路中的杂散光。具体方案根据基材和应用场景推荐。
04 多孔阵列的孔位精度能保证吗？
蚀刻的核心优势之一。整版同时蚀刻意味着所有孔的位置由同一张菲林决定，不存在逐孔加工的累积误差。孔位精度 ±0.005mm，批次间高度一致。
05 光阑的厚度有什么讲究？
光阑厚度影响光束遮挡效果和衍射特性。通常 0.05-0.3mm 是光学光阑的常用厚度范围。太薄容易变形，太厚则孔壁散射增加。我们可根据具体光学系统参数推荐合适的厚度。
10年+ 蚀刻加工经验
0.1mm 最小孔径
±0.005mm 孔径精度
Ra≤0.8μm 表面粗糙度
最快3天 交付周期
快速响应
发送图纸或设计需求，获取 光阑 的 DFM 评估与打样方案
图纸、样品或设计构想都可以。工程师会从可制造性（DFM）角度评估材质选型、结构优化与工艺路线，帮您在量产前锁定最优方案。
