边缘质量更稳定
化学溶解成型，不引入机械剪切和热影响区，适合高频启闭工况下对疲劳寿命敏感的阀片

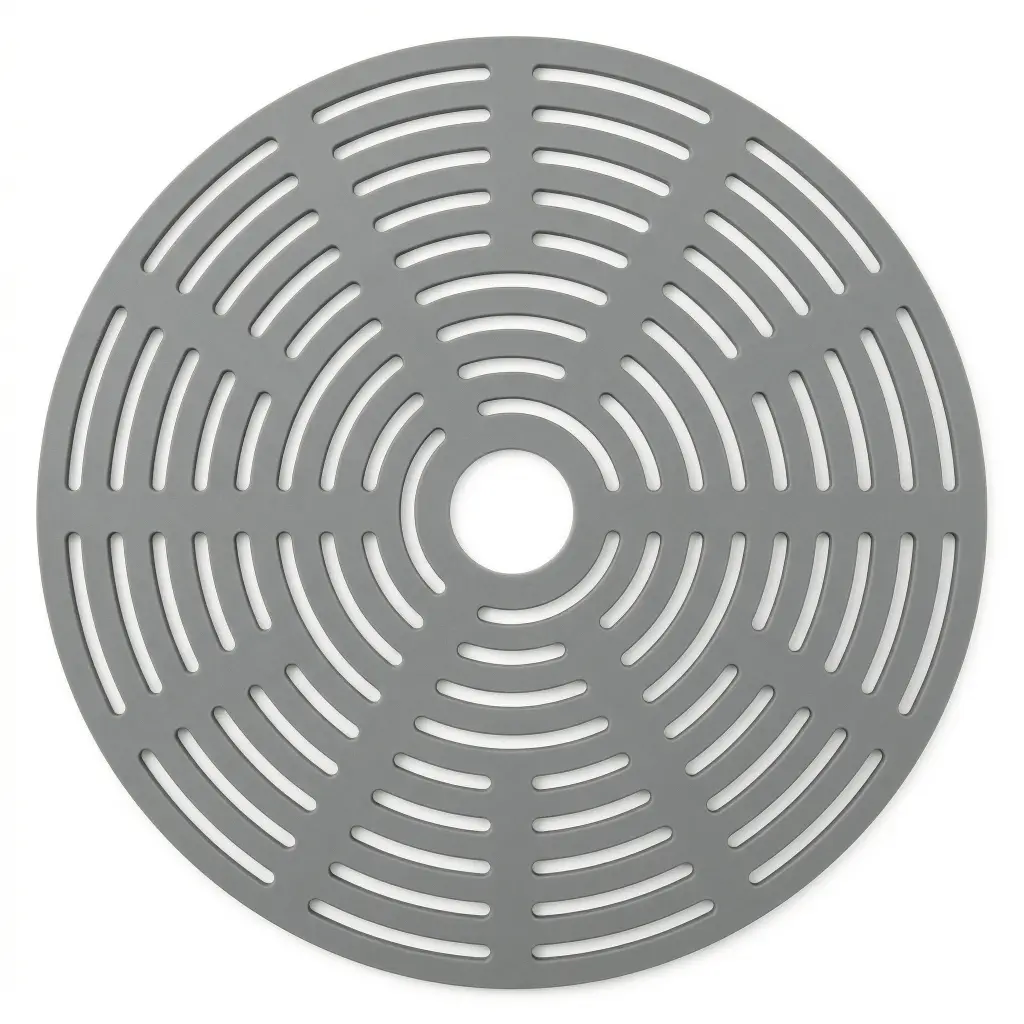

主图展示 轮廓图 / 细节图 / 结构示意
当前展示为产品图像，实际结构、开孔与装配形态将按您的图纸或样品定制。
精密蚀刻件
阀片蚀刻加工
压缩机舌簧阀片·减震器阀片·VVT/OCV阀片
冲压阀片频繁断裂、减震器阻尼参数批次不稳、压缩机能效达不到设计值？根源往往出在阀片边缘的微裂纹和残余应力。精密化学蚀刻从制造源头消除疲劳断裂隐患，特别适用于压缩机舌簧阀片、往复式压缩机阀片、减震器阀片、VVT/OCV阀片和微型泵阀片等高频循环寿命敏感应用。最薄可加工 0.03mm，公差 ±0.005mm。
极限公差 ±0.005mm
精确控制阀片边缘轮廓，减少流体湍流，优化流量系数。确保阀片开启压力高度一致、减震器阻尼参数批次稳定
超薄材料加工能力
支持 0.03-1.0mm 稳定加工。适合高响应、低噪音、小型化阀片结构
快速打样
采用菲林制版，适合研发阶段快速验证，缩短设计迭代周期
多材质适配
支持高碳铬钢、不锈钢、弹簧钢及钛合金，满足耐磨、耐蚀和高强度场景
行业痛点
您是否正面临这些加工困扰？
传统工艺在 阀片 制造中的五大核心矛盾，每一项都会直接影响产品可靠性、装配效率与交付稳定性
01
冲压阀片早期疲劳断裂
冲压剪切在阀片边缘产生微裂纹。研究表明，阀片闭合时的最大冲击应力正集中在最外侧边缘。在每秒数十乃至上百次的高频撞击下，边缘裂纹会迅速扩展导致断裂，碎片甚至会造成压缩机抱死或发动机二次损坏。
02
超薄阀片翘曲与模具塌角
0.1mm 以下的薄板冲压时极易产生机械翘曲和“模具塌角（Die roll）”。平面度失控不仅导致压缩机产生“虚拟漏气（Virtual leaks）”，还会使减震器阻尼叠片的微小变形放大，严重影响整车行驶品质。
03
厚度公差控制困难
减震器阀片叠组对单片厚度极为敏感，0.01mm 的偏差就会显著改变阻尼特性。冲压模具磨损导致厚度渐变漂移，不同批次的减震器出厂前需反复调校阻尼参数。
04
毛刺和锐边影响密封与寿命
冲压产生的物理毛刺和锐边破坏了阀片与阀座的完美贴合，高压气体泄漏导致系统能效衰减。同时，微小毛刺也是疲劳裂纹的潜在起点，更会在高速往复中划伤阀座表面，缩短整机寿命。
05
模具费高、交期长
每款阀片需数万元模具投入，设计优化等于重新开模，2-4 周等待期拖慢项目进度。多品种、小批量的研发及验证场景下，模具成本难以分摊。
工艺对比
为什么 阀片 更适合化学蚀刻？
从边缘质量、应力影响到打样效率，系统比较化学蚀刻、机械冲压和激光切割的适用性
| 对比维度 | 推荐 化学蚀刻 | 机械冲压 | 激光切割 |
|---|---|---|---|
| 边缘微裂纹 | 零微裂纹，化学溶解边缘光滑 | 剪切面产生微裂纹，是疲劳源 | 热裂纹风险，边缘可能脆化 |
| 残余应力 | 零应力，材料性能完全保持 | 冲裁残余应力导致变形和疲劳 | 热应力改变微观组织 |
| 毛刺 / 边缘质量 | 零毛刺，边缘光滑 Ra≤0.8μm | 明显毛刺，需二次去除 | 可能有熔渣和挂珠 |
| 最薄可加工厚度 | 0.03mm 稳定量产 | ≥0.1mm，薄板易变形 | ≥0.1mm 效果较好 |
| 厚度一致性 | 不改变材料厚度，保持原板精度 | 冲压拉伸导致局部减薄 | 热变形导致局部翘曲 |
| 复杂轮廓加工 | 任意形状，整版同时成型 | 受模具结构限制 | 逐线切割，效率随复杂度下降 |
| 模具 / 前期投入 | 无需模具，菲林制版 | 数万至数十万元 | 无需模具 |
| 打样周期 | 最快 3 天出样 | 3-6 周（含开模） | 3-5 天 |
产品说明
阀片 的工艺与应用说明
阀片（Valve Reed / Valve Plate / Valve Disc），是压缩机、泵、发动机和减震器中的核心控制元件。无论是压缩机舌簧阀片、减震器阀片、VVT/OCV 阀片，还是微型泵阀片，本质上都依赖薄金属片在高频循环中稳定启闭，实现流体的单向通断与精密控制。
这种极端的疲劳工况，对阀片的边缘质量和材料内应力提出了近乎苛刻的要求。冲压在边缘留下的微裂纹和残余应力、激光切割形成的热影响区和热残余应力，都是高频疲劳断裂的”导火索”。精密化学蚀刻既无机械剪切也无热输入，从制造源头同时消除这两类隐患。
为什么阀片适合蚀刻成型？
阀片失效通常先从边缘开始。对这类高频往复零件来说，决定寿命的不是”能不能切出来”，而是边缘是否保持完整、平整、无损伤。冲压和激光切割各有其局限，而这些局限在阀片应用中会被放大。
01
冲压的风险：机械剪切损伤
冲压通过机械剪切成型，边缘会同时带来微裂纹、残余应力和加工硬化。对于持续高频启闭的阀片，这些缺陷会在循环载荷下逐步放大，最终变成疲劳裂纹。
- 剪切面微裂纹是疲劳断裂最常见的起始点
- 冲裁残余应力在循环载荷下加速裂纹扩展
- 薄板越薄，翘曲和模具塌角（Die roll）越明显
02
激光的风险：热影响区与热残余应力
激光切割通过高温熔化材料成型，切割边缘会形成热影响区（HAZ）。对于高碳铬钢等阀片材料，激光的局部高温可导致边缘微观组织变化（如未回火马氏体的形成），材料在该区域变脆。同时，快速加热与冷却产生的热残余应力，在高频循环载荷下同样会成为裂纹萌生的诱因。
- 热影响区改变边缘金相组织，降低疲劳性能
- 切割面可能形成重铸层（Recast layer），含微孔隙
- 薄板（<0.2mm）受热变形明显，平面度难以保证
03
蚀刻的核心优势：非接触、无热、整版成型
化学蚀刻以化学溶解方式去除材料，既没有冲压的机械剪切，也没有激光的热输入。边缘不产生微裂纹、不引入残余应力、不改变材料的微观组织。对阀片这种对疲劳寿命和密封状态都极度敏感的零件，蚀刻从制造源头消除了两大类边缘损伤。
04
对超薄材料更友好
0.03-0.1mm 的薄板在冲压时极易翘曲变形，激光切割则因热输入导致局部热变形和卷曲。蚀刻在整个薄板区间内均可保持轮廓一致性和批次稳定性，且整版同时加工，效率不随轮廓复杂度下降。
主要应用
01
舌簧阀片（Reed Valve）
通常是一片薄而窄的弹簧钢片，一端固定、另一端随气流往复弯曲，广泛应用于制冷压缩机和二冲程发动机。工作频率可达每秒数十至上百次，对边缘质量的要求极为苛刻。
蚀刻优势
- 典型厚度 0.1-0.3mm，正处于蚀刻工艺的最佳加工区间
- 零微裂纹边缘直接提升疲劳寿命 — 冲压剪切面的微裂纹和激光切割的热影响区都是舌簧阀片高频弯曲断裂的主要起点
- 复杂舌形轮廓整版一次成型，无需多工位模具，也无需像激光那样逐条轮廓切割
02
减震器阻尼叠片（Shim Stack）
汽车减震器通过多层不同厚度、不同直径的阀片叠组来精确控制油液流通面积，实现特定的阻尼曲线。叠片组对单片厚度和外径的一致性极为敏感，0.01mm 的偏差就会显著改变阻尼特性。
蚀刻优势
- 蚀刻不改变材料原始厚度，消除冲压拉伸造成的局部减薄和激光热变形导致的局部翘曲
- 同一批次阀片尺寸一致性极高，减震器阻尼参数批次稳定
- 可同时加工多种直径规格，换型无需换模，也不受激光逐件切割的效率瓶颈限制
03
往复式压缩机阀片
大型工业压缩机的阀片通常为环状或网状结构，较舌簧阀片更厚（0.3-1.0mm），需要承受更高的压力载荷。结构复杂，加工难度大。
蚀刻优势
- 复杂环状/网状结构一次整版成型 — 冲压需多工位级进模，激光则需逐条轮廓切割且窄桥区域易过热
- 无机械残余应力和热残余应力，阀片在高压循环载荷下不易疲劳失效
- 适配多种耐腐蚀材质（316L、镍基合金），蚀刻液配方可针对材质调整，不存在激光对高反射材料加工困难的问题
04
微型泵与医疗阀片
医疗输液泵、胰岛素泵等微型泵系统需要极小尺寸的精密阀片，控制微量流体的精确定向输送。阀片厚度通常在 0.03-0.1mm，尺寸小、精度要求高。
蚀刻优势
- 可加工 0.03-0.1mm 超薄阀片 — 冲压在此厚度区间变形严重，激光的热输入对超薄板造成明显卷曲和热变形
- 微米级精度保障微小阀口尺寸的一致性，流量控制精确
- 无热影响区、无熔渣残留，加工过程洁净，表面可达医疗级洁净度要求
材质选型
阀片材质的选择取决于工况条件，包括工作频率、温度、介质腐蚀性和设计寿命要求。以下是我们常见的蚀刻材料范围：
高碳铬钢 (Sandvik 20C / 7C27Mo2)
压缩机阀片首选。
- 高碳含量提供优异的弹性和硬度，耐疲劳性能突出
- 制冷压缩机和工业压缩机阀片的行业标准材料
- 适用：高频循环、要求极长疲劳寿命的应用
SUS301 / SUS631 (17-7PH)
高强度弹簧型不锈钢。
- 高屈服强度，适合需要弹性回复力的阀片
- 耐腐蚀性优于碳钢，适用于潮湿或轻度腐蚀环境
- 适用：汽车发动机控制阀片、需要耐腐蚀的弹簧阀片
SUS304 / SUS316L
不锈钢，通用耐蚀型。
- 良好的耐腐蚀性能，304 通用型，316L 耐氯离子点蚀
- 适用：化工泵阀片、含腐蚀性介质的阀片场景
- 316L 使用温度范围：-196°C 至 450°C
弹簧钢 (SK5 / 65Mn / C75S)
高弹性经济型。
- 优异的弹性和疲劳性能，成本相对较低
- 需注意防腐蚀处理（镀层或涂层保护）
- 适用：非腐蚀环境下的大批量阀片
钛合金
减重与耐蚀兼顾。
- 密度仅为钢的 57%，比强度高，耐腐蚀性极佳
- 适用：航空航天液压阀片、高端医疗泵阀片
- 成本较高，用于对重量和耐腐蚀有严格要求的场景
工程边界
在 DFM（可制造性设计）阶段，以下参数需要重点关注：
最小轮廓宽度
0.03mm
建议值: ≥0.05mm (利于量产良率)
最小孔径
1x 板厚
建议值: ≥1.5倍板厚 (侧壁质量最佳)
最小桥宽
0.03mm
建议值: ≥1.5倍板厚
加工厚度范围
0.03-1.0mm
最佳区间: 0.05-0.5mm
侧壁锥度
1:1
较厚材料建议双面同时蚀刻改善
外轮廓公差
±0.01mm
精密级可达: ±0.005mm
设计建议
01
圆角替代直角
- 阀片轮廓的直角转弯处是应力集中点，高频弯曲下易萌生裂纹
- 建议所有内角设计 ≥R0.3mm 圆角，改善疲劳性能
02
合理利用双面蚀刻
- 较厚阀片（≥0.2mm）建议双面同时蚀刻，改善侧壁垂直度和边缘对称性
- 双面蚀刻还能提高加工效率
03
与阀座的配合设计
- 蚀刻边缘的自然圆角有助于柔性密封，但对金属-金属硬密封需评估影响
- 提供阀座配合面的图纸，可获得更精准的 DFM 建议
项目案例
不同行业中的阀片蚀刻应用与结果
01
制冷压缩机舌簧阀片
某知名白色家电品牌的压缩机供应商，原采用冲压工艺生产 0.15mm 高碳铬钢舌簧阀片。终端客户反馈压缩机运行 3-5 年后出现能效下降和异响，分析发现阀片边缘微裂纹导致疲劳断裂是主因。
蚀刻方案收益
- 加速疲劳测试显示寿命提升超过 3 倍
- 密封面零毛刺，压缩机能效一致性显著提升
- 免去去毛刺工序，综合成本降低 12%
02
汽车减震器阻尼叠片
某 Tier 1 减震器供应商需为新平台开发阻尼阀片组，需要 5 种不同厚度、8 种不同直径的叠片组合。冲压方案需开 13 套模具，周期 8 周。
蚀刻方案收益
- 全部规格共用菲林制版，2 周完成首批样品
- 厚度由高精度板材保证，蚀刻不引入额外偏差
- 设计迭代 3 轮后确定最终方案，节省模具费超过 20 万元
03
航空液压控制阀片
某航空设备制造商需 0.08mm 厚 SUS631 阀片，用于液压伺服阀。要求边缘无任何毛刺和微裂纹，表面粗糙度 Ra≤0.4μm，通过 2000 小时盐雾试验。
蚀刻方案收益
- 蚀刻后电解抛光，Ra 实测 0.25μm
- 200 倍显微镜下边缘无可见微裂纹
- 盐雾试验 2500 小时无点蚀
品控与交付
阀片虽小，但失效可能导致压缩机报废、减震器失灵或发动机损坏。我们的品控体系围绕阀片的关键质量特性进行全流程管控：
01
原材料管控
- 材质证明书（Mill Certificate）随货提供
- 光谱分析验证材质成分，杜绝混料
- 板材厚度全检或高频抽检，确保来料厚度精度
02
过程监控
- 蚀刻液浓度、温度、pH 值实时监测
- 关键尺寸在线抽检，SPC 趋势预警
- 蚀刻时间精确控制，确保轮廓精度
03
成品检验
- 二次元影像测量仪全尺寸检测
- 高倍显微镜抽检边缘质量，确认无微裂纹
- 平面度检测，确保阀片不翘曲
- 表面粗糙度仪检测（如有涂层还需膜厚检测）
04
交付保障
- 防静电吸塑盒单层隔离，避免运输划伤和变形
- 真空防锈包装，延长存储寿命
- 可追溯标签，批次问题快速定位
阀片蚀刻与 DFM 评估
阀片的关键问题通常不在“能否成形”，而在边缘质量、厚度一致性和循环寿命是否可控。精密化学蚀刻可以从制造源头减少微裂纹与残余应力，并保留材料本身的金相状态。如果您有图纸、样品或工况参数，我们可以先做可制造性评估。
技术参数
核心加工规格
以下参数基于量产验证数据，具体指标可根据图纸与工况需求进行专项评估。
±0.005 mm 极限公差
适用材质
高碳铬钢（Sandvik 20C/7C27Mo2）/ SUS301/304/316L/631 / 弹簧钢 / 钛合金
加工厚度
0.03mm - 1.0mm（0.05-0.5mm 最佳）
尺寸公差
±0.005mm（精密级 ±0.003mm）
厚度一致性
保持原板公差，蚀刻不引入额外厚度偏差
表面粗糙度
Ra ≤0.8μm（蚀刻面）
最小特征尺寸
0.05mm（孔、槽、桥宽）
最大加工面积
600mm x 600mm
侧壁锥度
单侧蚀刻约 1:1，双侧蚀刻可优化至 85°+
边缘状态
零毛刺、零微裂纹、零残余应力
合作流程
从图纸到交付，全程透明可控
没有图纸也可以，发送实物、草图或设计构想，我们可以先做工艺评估，再推进样件验证和量产导入。
01
需求沟通
发送图纸、实物样品或设计构想。没有图纸也没关系，我们提供逆向测绘和 DFM 评估服务。
02
工艺评估
工程师评估可制造性，反馈材质选型、结构优化建议、公差分析及蚀刻可行性报告。
03
快速打样
制作实物样品，验证尺寸精度、阀片轮廓和表面质量。支持多种材质、多版设计并行验证。
04
小批验证
小批量试产验证工艺稳定性和阀片功能性能，确定量产参数和品控标准。
05
稳定量产
自动化产线批量交付，SPC 全流程监控，AI 视觉全检保障尺寸和外观一致性。
01 蚀刻阀片的疲劳寿命比冲压阀片好多少？
化学蚀刻从三个方面提升疲劳寿命：① 边缘无微裂纹——冲压剪切面的微裂纹是疲劳裂纹的主要起始点，蚀刻完全消除了这一隐患；② 零残余应力——冲压产生的残余应力在循环载荷下加速裂纹扩展，蚀刻无此问题；③ 无热影响区——与激光切割不同，蚀刻不改变材料的微观组织。实际改善幅度取决于工况（频率、行程、介质），建议提供具体参数，我们可协助做疲劳评估。
02 蚀刻加工比冲压贵吗？
需综合评估。蚀刻免去了模具费用（通常数万元），在小批量、多品种和新品开发阶段成本优势明显。大批量时蚀刻单价与冲压接近，但考虑到零毛刺免去二次处理、更高的良率、更长的使用寿命带来的售后成本降低，总持有成本往往更低。建议发送图纸做具体评估。
03 能加工高碳铬钢等阀片专用材料吗？
可以。我们的蚀刻工艺适用于 Sandvik 20C、7C27Mo2 等主流阀片用高碳铬钢，以及 SUS301、SUS304、SUS316L、SUS631（17-7PH）等不锈钢和弹簧钢。不同材质的蚀刻液配方和参数不同，我们会根据您的材质要求制定专属工艺方案。
04 减震器阀片对厚度公差要求极高，蚀刻能做到吗？
蚀刻工艺是轮廓加工，不改变材料的原始厚度。阀片最终的厚度精度取决于来料板材的轧制公差。我们可协助筛选高精度板材供应商，配合蚀刻后的全检测量，确保每片阀片的厚度偏差满足阻尼叠片设计要求。
05 最薄能做到多厚？薄阀片强度够吗？
我们可稳定加工 0.03mm 厚度的金属阀片。阀片的可靠性更多取决于材质选择和结构设计，而非工艺限制。工程师会在 DFM 阶段根据压力、频率、温度等工况提供材质和结构优化建议，确保使用可靠性。
06 没有图纸，只有样品或设计想法，能做吗？
完全可以。您可以寄送现有阀片样品，我们提供逆向测绘服务；或者描述功能需求（工作压力、频率、介质、温度），工程师协助完成从概念到量产的全部技术转化。
07 能做后续的表面处理吗？
可以。根据阀片工况需要，我们提供电解抛光（降低表面粗糙度、减少开启粘滞力）、镀镍/镀铬（增强耐磨耐腐蚀性）、PVD 涂层（DLC、TiN 等硬质涂层提升耐磨性和密封寿命）以及钝化处理等。交付的是可直接装配的成品阀片。
